Teknoloji Geleceğe Yön Veriyor, İnovasyon Gelişimi Yönlendiriyor
| Menşe yeri: | CN |
|---|---|
| Marka adı: | QHMAG |
| Sertifika: | CE |
| Model numarası: | QEPM50 |
| Min sipariş miktarı: | Adedi 1 set |
| Fiyat: | USD $1,000~$10,000 |
| Ambalaj bilgileri: | Braket ve Ahşap Kasa |
| Teslim süresi: | 15-45 gün, Tasarıma Bağlıdır |
| Ödeme koşulları: | L / C, T / T, Western Union, MoneyGram |
| Yetenek temini: | Ayda 15 set |
| Uygulama: | İş parçasını taşlama makinesinde sıkıştırma | güç: | Elektrik |
|---|---|---|---|
| özellik: | İş parçası ve aletlerde hasar yok | Kalite garantisi: | 1 yıl |
| Sertifika: | CE, ISO9001 | OEM: | Kabul edilmiş |
| Çene sayısı: | Özelleştirilmiş | Malzeme: | Paslanmaz çelik |
| Vurgulamak: | Taşlama Kıvılcım Elektromanyetik Mandren,80 Derece Elektromanyetik Mandren,16kgf/cm manyetik sinüs mandren |
||

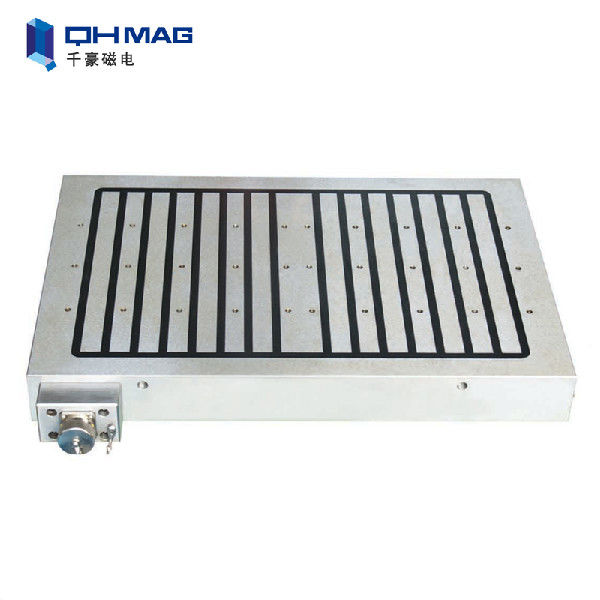

Taşlama Kıvılcım İşleme için Yüksek Paralel Doğruluk Manyetik Sinüs Plakası Sinüs Tablosu
kullanım
1. Taşlama makinesinin ve kıvılcım makinesinin küçük iş parçası açısı işlemesi için uygundur
2. Açı aralığını 0-80 derece olarak ayarlayın
Özellikleri
1. Güçlü vantuz paneli, iyi stabilite, işlem sırasında bozulma değil, hassas işlemeyi gerçekleştirebilir
2. Basit mekanik anahtar, "kapalı" ve "açık"
3. Yüksek enerjili malzemeler tarafından üretilen manyetik kuvvet, zaman sınırı yok, enerji tüketimi yok, ısı yok, çevre güvenliği
4. Sıkıştırma iş parçasının basit ve hızlı bir şekilde değiştirilmesi, sıkma ayar süresini kısaltın, iş verimliliğini artırın
Taşlama Aynası Çözüm Çizimi
Elektro kalıcı manyetik ayna nedir?
Elektro kalıcı manyetik tabla, torna, freze makinesi, sondaj makinesi, taşlama makinesi, Cep telefonu aynası, katılım işleme vb. makine darbesi ve çeşitli yüksek hassasiyetli işleme parçaları, güçlü ve mükemmel emiş, 16kgf/cm2'ye kadar maksimum manyetik kuvvet.
Geleneksel kelepçe ile karşılaştırıldığında, sabit mıknatıslı ayna vida, merdane ve diğer fikstür ihtiyacını ortadan kaldırır, iş parçasının montajı kolaydır, 5 taraflı bir sıkıştırma işlemi elde etmek için hızlı toplu işleme üretim verimliliğini artırır.Elastik manyetik blok kullanımı ile, iş parçasının deformasyonu işlemeyi kolayca kavrayabilir ve adsorpsiyon kuvveti tekdüzedir, iş parçası stres deformasyonunu yapmaz.
Elektro Daimi Mıknatıs Prensibi
Manyetik Chuck Teknik Parametre
| Sayılar | modeli | Genişlik (mm) |
Uzunluk (mm) | Boy uzunluğu (mm) |
Kutup boyutu (mm) | Kutup numarası (adet) | Ağırlık (kg) |
| 1 | QEPM 50-2434 | 240 | 340 | 58 | 50 | 12 | 40 |
| 2 | QEPM50-2449 | 240 | 490 | 58 | 50 | 18 | 50 |
| 3 | QEPM 50-2464 | 240 | 640 | 58 | 50 | 24 | 70 |
| 4 | QEPM 50-2479 | 240 | 790 | 58 | 50 | 30 | 90 |
| 5 | QEPM 50-2494 | 240 | 940 | 68 | 50 | 36 | 120 |
| 6 | QEPM50-24109 | 240 | 1090 | 68 | 50 | 42 | 140 |
| 7 | QEPM 50-3034 | 300 | 340 | 58 | 50 | 16 | 50 |
| 8 | QEPM 50-3049 | 300 | 490 | 58 | 50 | 24 | 70 |
| 9 | QEPM 50-3064 | 300 | 640 | 58 | 50 | 32 | 90 |
| 10 | QEPM 50-3079 | 300 | 790 | 58 | 50 | 40 | 110 |
| 11 | QEPM 50-3094 | 300 | 940 | 68 | 50 | 48 | 150 |
| 12 | QEPM50-30109 | 300 | 1090 | 68 | 50 | 56 | 1/0 |
| 13 | QEPM 50-3634 | 360 | 340 | 58 | 50 | 20 | 60 |
| 14 | QEPM 50-3649 | 360 | 490 | 58 | 50 | 30 | 80 |
| 15 | QEPM 50-3664 | 360 | 640 | 58 | 50 | 40 | 110 |
| 16 | QEPM50-3679 | 360 | 790 | 58 | 50 | 50 | 130 |
| 17 | QEPM 50-3694 | 360 | 940 | 68 | 50 | 60 | 170 |
| 18 | QEPM50-36109 | 360 | 1090 | 68 | 50 | 70 | 200 |
| 19 | QEPM 50-4234 | 420 | 340 | 58 | 50 | 24 | 70 |
| 20 | QEPM 50-4249 | 420 | 490 | 58 | 50 | 36 | 95 |
| 21 | QEPM 50-4264 | 420 | 640 | 58 | 50 | 48 | 120 |
| 22 | QEPM50-4279 | 420 | 790 | 58 | 50 | 60 | 150 |
| 23 | QEPM 50-4294 | 420 | 940 | 68 | 50 | 72 | 200 |
| 24 | QEPM50-42109 | 420 | 1090 | 68 | 50 | 84 | 230 |
| 25 | QEPM 50-4834 | 480 | 340 | 58 | 50 | 28 | 80 |
| 26 | QEPM 50-4849 | 480 | 490 | 58 | 50 | 42 | 90 |
| 27 | QEPM 50-4864 | 480 | 640 | 58 | 50 | 56 | 120 |
| 28 | QEPM 50-4879 | 480 | 790 | 58 | 50 | 70 | 1O |
| 29 | QEPM 50-4894 | 480 | 940 | 68 | 50 | 84 | 170 |
| 30 | QEPM50-48109 | 480 | 1090 | 68 | 50 | 98 | 190 |
Manyetik Chuck'ın Avantajları
1. Güçlü manyetik kuvvet, yüksek hassasiyetli işleme
Tablo maksimum emiş 13-16kg / cm², iş parçası fikstürünün net bir kayma olmayacağından emin olmak için sıradan manyetik emicinin yaklaşık 2 katıdır, işleme süreci nedeniyle güç kaynağı gerektirmez, bu nedenle bu ürün termal deformasyon yoktur , etkili bir şekilde işleme doğruluğunu garanti eder.
2. Güçlü güvenlik, enerji tasarrufu ve çevre koruma
İş sırasında işleme merkezi enayi elektrik gerektirmez, ani elektrik kesintisinde elektromanyetik sistemi önlemek ve iş parçasının manyetik kaybına ve düşme riskine zarar vermemek için kalıcı mıknatıs emme emme iş parçalarına güvenir. iş parçasından çıkarın.Elektrik kullanımından sonraki 1-2 saniye içinde mıknatıslanma ve demanyetizasyon işleminde kalıcı mıknatıs enayi olarak, herhangi bir enerji kullanmadan çalışır ve hem ekonomik hem de çevre dostu güvenli, güçlü ve verimli güç üretir.
Bu yeni tip CNC işleme merkezi diski, kalıcı mıknatıs sertleştirildikten sonra anında güçte iş parçası konumlandırma işlemi, ters akım uygulaması, kaldırılan iş parçasını yıkabilir, güvenli ve enerji tasarrufu, kullanımı kolay, hayır sıcaklık artışı ve değişimi, işleme doğruluğu yüksek.
Güçlü destek.Teorik olarak, 150 KN'lik kalıcı mıknatıs fikstür sıkma kuvveti birimi, kesme kuvvetinden çok daha büyük, kürkün pürüzlü yüzeyinde bile, ancak 52 HRC sertleştirilmiş sertleştirilmiş iş parçasının freze kalitesi bile olsa, emmesi güvenli, aynı normal çalışabilir.
3. Maliyetten tasarruf edin, bakım maliyeti yok.
Manyetik akı kaçağı fenomeni.Emme sıkma işleminde elektromanyetik sabit mıknatıslı fikstür, ancak fikstürün yüzeyinde manyetik kuvvet var, diğer yüzeyde manyetik akı sızıntısı olgusu yok, sadece alet değil, herhangi bir etkisi yok ve iş parçasını, fikstürü çıkarın ve iş parçası bakım olmayacak, Sistem dahili bir elektromekanik demanyetizasyon cihazına sahip olduğundan, iş parçası ve fikstür otomatik olarak demanyetize edilebilir.
4. Kullanımı kolay.
Sabit mıknatıslı fikstürün avantajı, iş parçasının konumlandırılması ve kenetlenmesinin çok uygun olması, hantal ve yorucu insan gücü çalışmasına ihtiyaç duymamasıdır.Aynı zamanda, emme kuvveti iş parçasının sadece alt kısmında olduğundan, iş parçası deformasyonu ve çiziklerden kaynaklanan kenetleme kuvvetini önlemek için iş parçasının kenetleme plakası kenetlenmesini kullanmasına gerek yoktur.Kalıcı mıknatıs fikstürü, iş parçasının otomatik olarak ayarlanmasını gerçekleştirebilir.Aynı zamanda, makinenin hizmet ömrünü uzatabilen titreşimli kesme, taşlama, frezeleme vb.
SSS
1. Nasıl sipariş verebilirim?
Lütfen gereksinimlerinizin ayrıntılarını mümkün olduğunca açık bir şekilde belirtin.Böylece size ilk defa teklifi gönderebiliriz.
Tasarım veya daha fazla tartışma için herhangi bir gecikme durumunda Skype / e-posta / telefon ile bizimle iletişime geçmek daha iyidir.
2. Elektromıknatıs ve Elektro-kalıcı mıknatıs arasındaki fark nedir?
Her iki endüstriyel mıknatıs da elektrikle açılır/kapatılır.Temel fark 2 noktada yatmaktadır.
İlk olarak, elektromıknatıs tutarlı elektrik gücüyle çalışır;güç kaynağını aniden keserse, manyetik gücü kaybeder.Elektro-kalıcı mıknatısı elektromıknatıstan ayıran şey, çalışma sırasında elektrik kullanmamasıdır.Gücü keserse, yükü tutmaya/kaldırmaya/kavramaya/sıkmaya devam edebilir.
İkincisi, sürekli güç girişi nedeniyle elektromıknatıs, işleme sırasında iş tutma etkinliğini etkileyebilecek ısı üretimine sahiptir.Oysa bu EPM için sorun değil.
3. Garanti ne durumda?
1 yıl garantimiz ve ömür boyu bakım hizmetimiz vardır.
4. Teslimat şartlarınız nedir?
EXW, FOB, CFR, CIF, DDU, DDP vb. kabul ediyoruz. Sizin için en uygun veya uygun maliyetli olanı seçebilirsiniz.
